試驗方案：塑料拉伸試驗方案
計算標準：GB/T 1040.1-2018
試驗日期：2023-03-01
試驗速度：10 mm/min
引伸計標距：50 mm

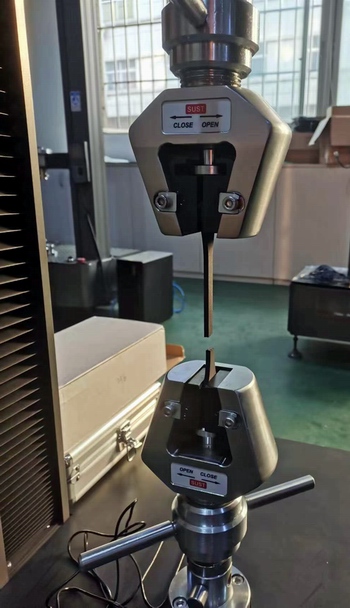

試驗設(shè)備：三思泰捷電子萬能試驗機
所檢試樣：3201PA-F
送樣單位：湖南某新材料科技有限公司
客戶背景：該公司建設(shè)的國家工程實驗室及附屬項目，主要建設(shè) 3D 打印高分子材料，其中工程實驗室包括增材制造光學熱場及物理研究室，增材制造材料開發(fā)、制備技術(shù)及應(yīng)用工藝研究室，增材制造控制技術(shù)及軟件研究室，增材制造材料科技管理處等，實驗室主要對 3D 打印高分子材料進行試驗研究。

備注

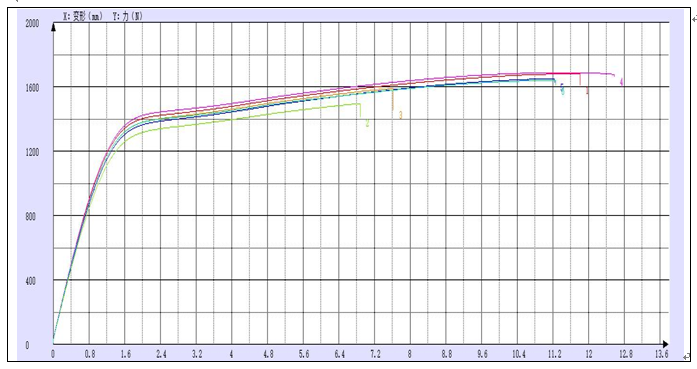

    寬度    厚度    最大力    斷裂伸長率    抗拉強度    彈性模量(0.05%-0.25%)    屈服強度    屈服點應(yīng)變
單位    mm    mm    N    %    MPa    MPa    MPa    %
試樣1    10.07    4.18    1680.88    23.63    39.93    1462.12    28.48    2.46
試樣2    10.06    4.10    1495.89    13.78    36.27    1369.94    26.58    2.34
試樣3    10.08    4.12    1589.80    15.25    38.28    1430.09    27.92    2.38
試樣4    10.12    4.12    1686.09    25.16    40.44    1477.74    27.39    2.22
試樣5    10.1    4.08    1648.32    22.49    40.00    1381.38    26.60    2.22
試樣6    10.09    4.11    1639.62    22.54    39.54    1467.53    26.62    2.19
平均值    --    --    1623.43    20.47    39.08    1431.47    27.26    2.30
標準偏差(n-1)    --    --    71.42    4.74    1.56    46.21    0.81    0.11
